الوصف

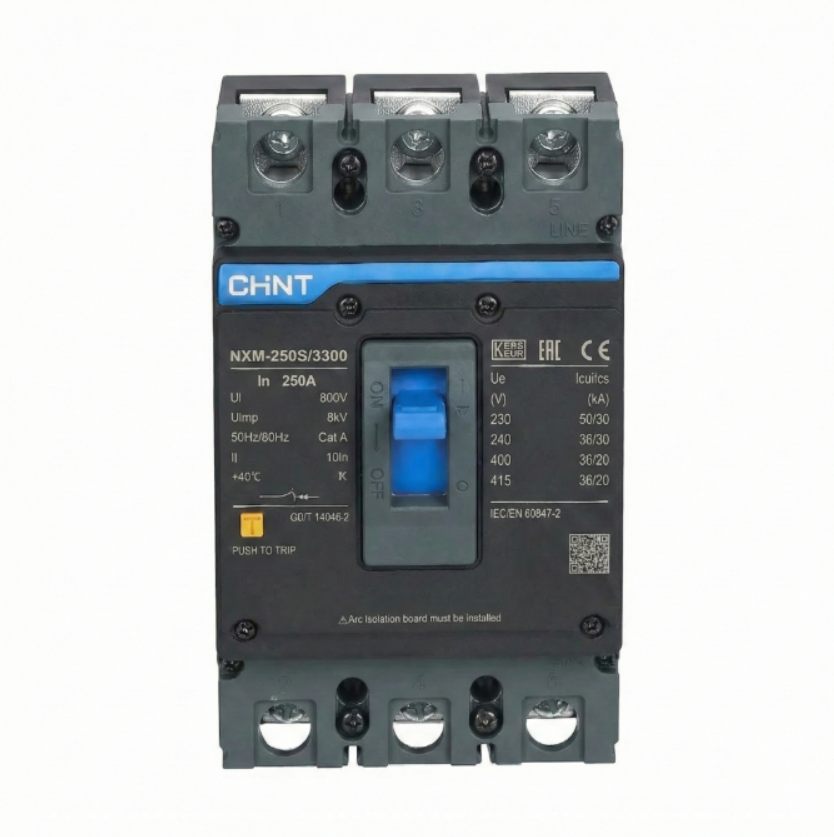

الوصف العام: هذا قاطع دارة كهربائي مصبوب ثلاثي الأقطاب (3-pole) من شركة CHNT، موديل NXM-250S/3300. تم تصميمه لحماية الأنظمة الكهربائية من التحميل الزائد وتيارات القصر (short circuits). يتميز بتصميم قوي وموثوق، ويحتوي على ذراع تشغيل يدوي باللون الأزرق وذراع دفع للاختبار (Push to Trip).
المواصفات الفنية الرئيسية:
التيار المقدر (In): 250 أمبير (250A).
جهد العزل المقدر (Ui): 800 فولت.
جهد النبضة المقدر (Uimp): 8 كيلو فولت (8kV).
فئة الاستخدام: Cat A.
تردد التشغيل: 50/60 هرتز.
درجة حرارة المعايرة: +40 درجة مئوية.
تيار التشغيل الحراري (Ii): 10 أضعاف التيار المقدر (10In).
قدرة القطع القصوى (Icu) وقدرة القطع التشغيلية (Ics):
عند 230 فولت: 50 كيلو أمبير (Icu) / 30 كيلو أمبير (Ics).
عند 240 فولت: 50 كيلو أمبير (Icu) / 30 كيلو أمبير (Ics).
عند 400 فولت: 36 كيلو أمبير (Icu) / 20 كيلو أمبير (Ics).
عند 415 فولت: 36 كيلو أمبير (Icu) / 20 كيلو أمبير (Ics).
الميزات والشهادات:
الحماية: يوفر حماية حرارية (للحمل الزائد) ومغناطيسية (للقصر).
مفتاح تشغيل/إيقاف: ذراع باللون الأزرق (ON/OFF) للتشغيل اليدوي.
زر اختبار: زر “PUSH TO TRIP” للتحقق من وظيفة الفصل.
التوافق والمعايير: متوافق مع معايير IEC/EN 60947-2 وGB/T 14048.2.
الشهادات: يحمل علامات KEMA, EAC, و CE.
معلومات إضافية: يحتوي على رمز QR للمزيد من المعلومات. يشار إلى ضرورة تركيب لوح عزل القوس (Arc isolation board must be installed).
أطراف التوصيل: مزود بأطراف توصيل علوية وسفلية محكمة للأسلاك.
