الوصف

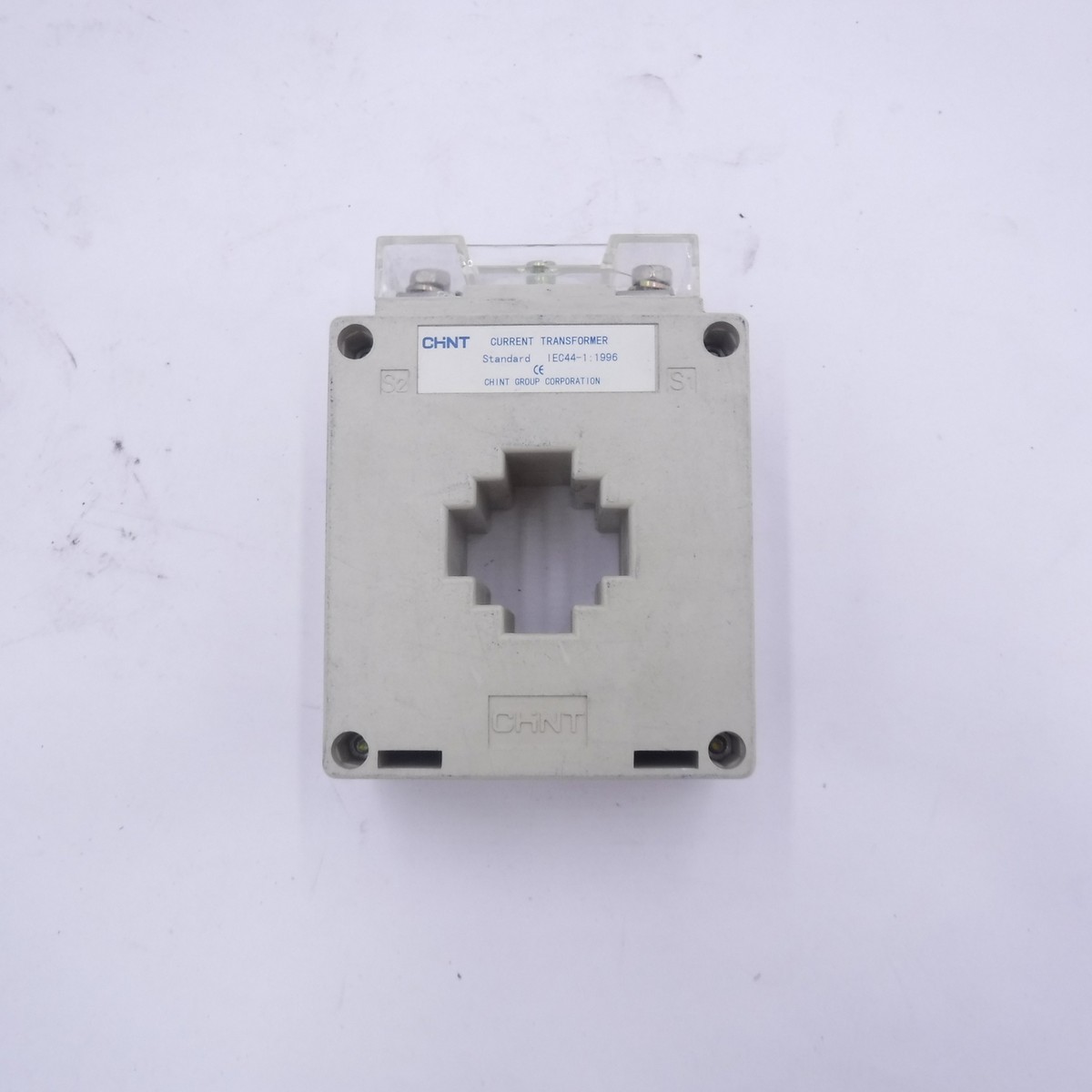

1. الشكل والتصميم الخارجي
الجسم (Housing): هيكل مربع الشكل مصنوع عادة من البلاستيك الأبيض المقاوم للحريق والعازل للكهرباء (مثل مادة البولي كربونات أو ABS) لحماية الملفات الداخلية.
الفتحة المركزية (Window/Aperture): يحتوي في المنتصف على فتحة بتصميم متدرج (مستطيل). هذا التصميم المتدرج مخصص لمرور القضيب النحاسي (Busbar) أو الكابل الرئيسي من خلاله. التدرجات تساعد في تثبيت أحجام مختلفة من الباسبارات (Busbars) بإحكام.
نقاط التثبيت (Mounting Holes): توجد ثقوب في الزوايا لتثبيت المحول على جسم اللوحة الداخلي (الشاسيه) بواسطة براغي.
2. أطراف التوصيل (Terminals)
يوجد في الجزء العلوي كتلة توصيل تحتوي على برغيين. هذه هي أطراف الملف الثانوي (Secondary Terminals)، وتُسمى عادة (S1, S2) أو (k, l).
يتم توصيل أسلاك رفيعة من هذه الأطراف إلى أجهزة القياس (مثل مقياس الأمبير Ammeter) أو عدادات الطاقة، أو أجهزة الحماية.
3. البيانات الفنية (من خلال الكتابة الظاهرة)
على الرغم من أن النص غير واضح تماماً، إلا أن البيانات القياسية لهذا النوع (طراز BH-0.66 أو مشابه) عادة ما تكون:
الجهد (Rated Voltage): 0.66KV (أي 660 فولت)، مما يعني أنه مخصص لشبكات الجهد المنخفض.
التردد (Frequency): 50-60Hz.
الهدف: تحويل التيار العالي المار في الباسبار (مثلاً 100، 200، أو 400 أمبير) إلى تيار صغير قياسي (عادة 5 أمبير) يمكن قراءته بواسطة العدادات بأمان.
